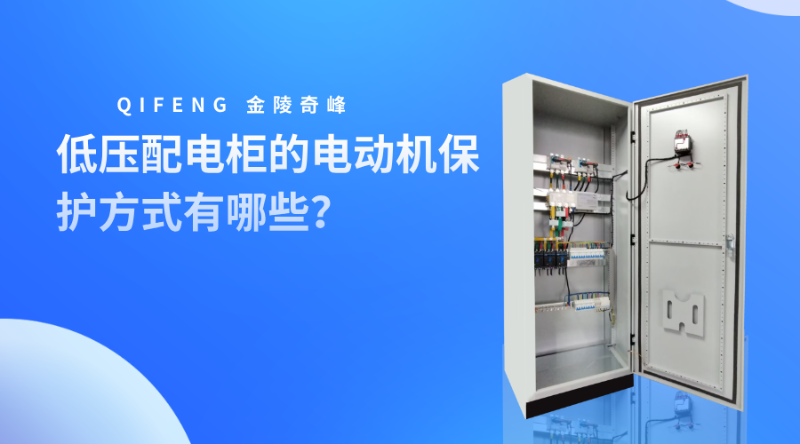

低壓配電柜中電動機的保護方式多樣，旨在確保電動機穩定運行并防止故障擴大，江蘇奇峰作為低壓配電柜生產廠家，支持非標定制，下面跟隨奇峰小編一起了解低壓配電柜的電動機保護方式有哪些？

低壓配電柜的電動機保護方式有哪些：

一、短路保護

作用：當電動機繞組絕緣損壞或線路故障導致短路時，產生的大電流會燒毀電動機及線路。短路保護需在短時間內切斷電源，避免設備損壞。

實現方式：

熔斷器：熔體串聯在電路中，短路時熔體熔斷，切斷電路。適用于小容量電動機或普通交流電源系統。

自動開關（斷路器）：具備短路、過載和欠壓保護功能，故障時快速跳閘，切斷三相電源，避免單相運行風險。

二、過載保護

作用：電動機長期超載運行會導致繞組溫升過高，加速絕緣老化，甚至燒毀。過載保護需根據電流大小和持續時間動作。

實現方式：

熱繼電器：通過雙金屬片受熱變形觸發脫扣機構，電流越大、過載時間越長，動作越快。熱慣性使其不受短時過載沖擊影響，需與短路保護配合使用。

斷路器熱脫扣器：部分?jǐn)嗦菲骷蔁岜Ｗo(hù)功能，通過熱元件監測電流并觸發脫扣。

三、欠電壓與零壓保護

作用：

欠壓保護：防止電源電壓過低導致電動機轉速下降、電流增大，導致停轉，避免設備損壞。

零壓保護：防止電源電壓恢復時電動機自行啟動，造成生產事故或電網過載。

實現方式：

交流接觸器電磁機構：電壓過低時電磁鐵釋放，觸點斷開，切斷電動機電源。

欠壓脫扣器：集成在斷路器中，電壓低于閾值時自動跳閘。

電壓繼電器：監測電壓并觸發保護裝置，如切斷電源或報警。

四、缺相保護

作用：三相電動機缺相運行時，剩余兩相電流增大，導致繞組過熱燒毀。缺相保護需及時檢測并切斷電源。

實現方式：

缺相保護繼電器：監測三相電流平衡，缺相時動作。

帶缺相保護功能的熱繼電器：結合熱保護與缺相檢測，缺相時快速脫扣。

零序電壓繼電器：通過檢測零序電壓判斷缺相狀態。

五、接地保護

作用：防止電動機外殼帶電引發觸電事故，確保人身防護。

實現方式：

接地故障指示器：監測接地電流，故障時發出警報。

差動接地保護：通過比較輸入/輸出電流差異檢測接地故障。

過電壓保護裝置：部分接地故障伴隨過電壓，需限制電壓在穩定范圍內。

六、過電壓保護

作用：防止雷擊、系統故障或操作過電壓損壞電動機絕緣。

實現方式：

過電壓保護器：如避雷器、浪涌保護器，將過電壓限制在穩定水平。

電壓監測裝置：實時監測電壓，超過閾值時觸發保護動作（如切斷電源）。

七、溫度保護

作用：監測電動機或線路溫度，防止過熱引發火災或絕緣損壞。

實現方式：

溫度傳感器：嵌入電動機繞組或線路中，實時監測溫度。

溫度控制器：溫度超過設定值時觸發斷路器或熔斷器，切斷電源。

八、弱磁保護（針對直流電動機）

作用：防止直流電動機勵磁電流減弱導致電樞電流過大、繞組過熱。

實現方式：

電流繼電器與勵磁線圈聯動：當勵磁電流減弱時，電流繼電器動作，切斷電動機電源。

九、綜合保護裝置

作用：集成多種保護功能，簡化系統設計，提高可靠性。

實現方式：

智能電動機保護器：具備短路、過載、欠壓、缺相、接地等保護功能，通過微處理器實現參數設置、故障記錄與通信。

電子式斷路器：提供磁保護、熱保護、欠壓及零壓保護，檢測準確度高、參數可調，適用于對保護要求較高的場合。
