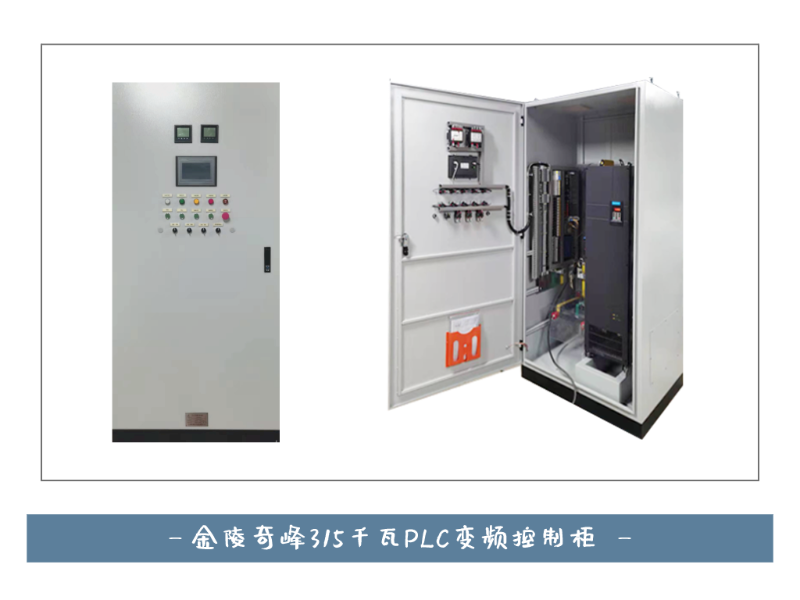

金陵奇峰316千瓦PLC變頻控制柜針對現場設備安裝空間有限、設備使用環境灰塵大的特點，變頻控制柜采用一體式柜體結構，且具備防塵及防濺水的能力。316千瓦PLC變頻控制柜變頻控制柜配備制動斬波器及制動電阻，可以實現電機的減速停車及零速制動。

316千瓦PLC變頻控制柜面板布局:

控制系統要求具備本地操作能力，且在不打開柜門的前提下，即可實現的顯示和操作功能?？刂葡到y(tǒng)的顯示及操作功能完善、簡潔明了，采用以太網通訊接口，系統操作指示標簽清晰可靠。

變頻控制柜具備以下顯示與控制功能：

1.電機實時輸入、輸出電壓（電壓表）

2.電機實時輸入、輸出電流（電流表）

3.電機實時輸入、輸出功率（觸屏顯示）

4.電機實時運行轉速（觸屏顯示）

5.系統功率模塊溫度（觸屏顯示）

6.系統高溫報警/溫度指示（觸屏顯示）

7.系統正常運行指示（指示燈）

8.系統故障運行指示（指示燈）

9.系統零速制動狀態指示（指示燈）

10.電機溫度顯示與報警（觸屏顯示）

11.球磨機前后軸承溫度（2點），前后軸承振動數值（4點）

316千瓦PLC變頻控制柜的功能:

具備連鎖功能：制動器制動接近開關檢測有銷軸時電機不得啟動；制動器松開且接近開關檢測無銷軸時才可啟動電機；電機運行時制動器不得制動。

具備故障聲光報警功能，潤滑裝置故障聲光報警，各測溫及測振點高出設定報警值時聲光報警，高出設定停機值時停機。

緊急停止：變頻控制柜具備緊急停止功能。按下“緊急停止”按鈕，系統失電，電機自由停車，旋開“緊急停止”按鈕，系統“緊急停止”狀態取消，系統可正常操作（此時系統不會自動啟動）。

故障復位：按下“故障復位”按鈕，系統自動對故障進行復位。

過濾器堵塞警示：當柜體的過濾器堵塞時，提醒用戶定期更換過濾器濾網。

氣隙故障報警與停機：當氣隙值達到電機設定保護氣隙值時，故障運行指示燈亮起，并且觸摸屏顯示與遠程顯示；

電機溫度報警與停機：當電機溫度達到預設報警值時，故障燈亮起；當電機溫度達到預設停機值時，電機停機，故障類型在觸摸屏可查；

316千瓦PLC變頻控制柜至少具備以下保護功能：

• 輸入過/欠壓保護
• 輸入瞬時掉電保護
• 輸入缺相保護輸出短路保護
• 輸出缺相保護
• 過載保護
• 控制系統過熱保護
• 永磁電機失速/堵轉保護
• 永磁電機過壓/欠壓保護
