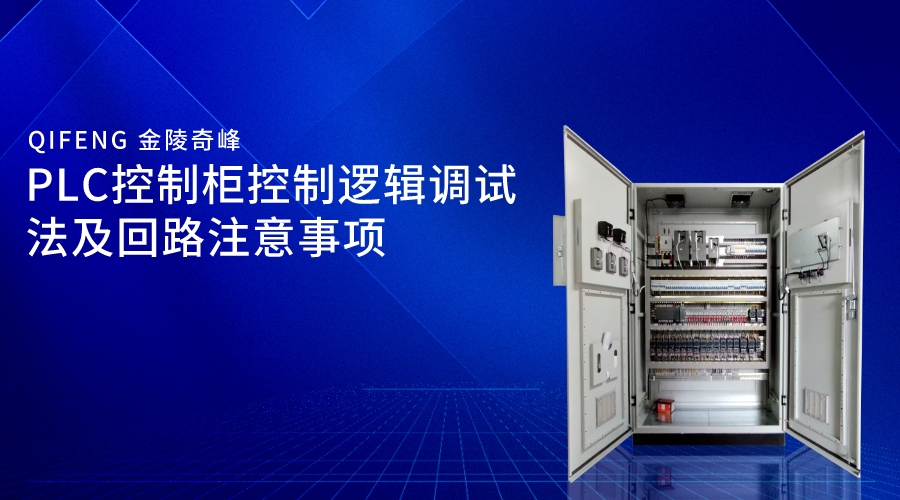

PLC控制柜適用于變電站、大型商場、隧道、建筑工地以及工廠等場所。在使用前，plc控制柜都需要經過相對應的調試，那么控制邏輯功能調試法及回路調試時需要注意的事項有哪些呢？江蘇奇峰電氣制造有限公司，是一家專注于生產PLC控制柜的源頭廠家。下面奇峰小編帶你一起來了解PLC控制柜邏輯功能調試法及回路注意事項。

1、PLC控制柜邏輯功能調試法：

（1）控制邏輯功能的調試需要與設計、工藝代表和項目管理人員共同完成。需要應用處理器的測試功能來設置輸入條件，并根據處理器邏輯檢查輸出狀態的變化是否正確，以確認系統的控制邏輯功能。對所有聯鎖回路，應模擬聯鎖工藝條件，認真檢查聯鎖動作的正確性，并做好調試記錄和會簽確認。

（2）檢驗工作是接受設計控制程序軟件的過程。是調試過程中復雜、技術要求高、難度大的任務。是在有技術應用、專用軟件等情況下，更需要認真檢查控制的正確性，留有一定的操作余量，同時保證工藝操作的正常運行和系統的防護、可靠、靈敏。

2、PLC控制柜回路調試注意事項：

（1）對于開關量輸入輸出回路，應注意保持狀態的原則。通常采用正邏輯原理，即輸入、輸出加電時，處于“接通”狀態，數據值為“1”。反之，當輸入輸出失電時，則處于“關”狀態，數據值為“0”。這使得它更容易理解和維護。

（2）負載大的開關量輸入、輸出模塊應通過繼電器與現場隔離，即現場觸點不應直接連接到輸入、輸出模塊上。

（3）使用PLC提供的力功能時，要注意在試驗完成后恢復狀態。不應同時強制過多的點，以免損壞模塊。
