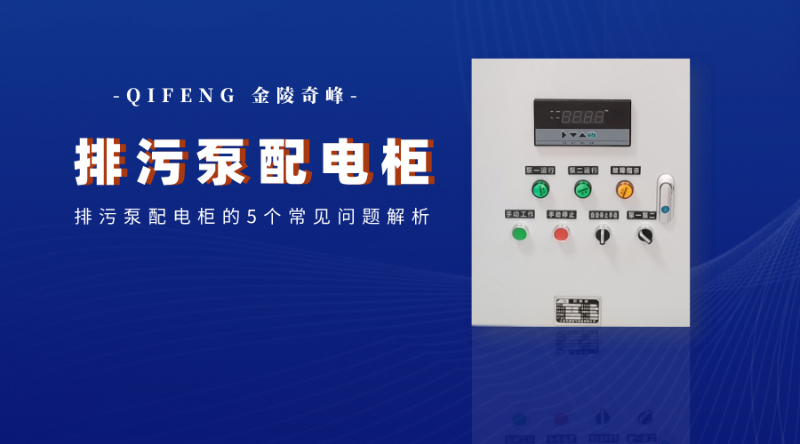

排污泵控制柜具有過載、短路、缺相保護、泵體漏水等多種保護功能和顯示狀態，電機超溫、泄漏，具有單泵和多泵控制運行模式，各種啟停模式，以及多種主備泵切換模式。廣泛應用于各種建筑的工農業生產、給排水、消防、噴淋管網加壓、暖通空調冷熱水循環、污水處理等自控工程。今天奇峰小編帶你了解排污泵配電柜的5個常見問題解析。

今天主要說說民用建筑地下室排污泵配電柜的保護和控制方案：

1、負荷性質

民用建筑地下室車庫、設備間，如雨水泵房，以及生活泵房內設置的僅用于排洪的污水泵，平時雨水及其他廢水、污水為一般負荷（即非消防負荷）。

根據《消防給水及消火栓系統技術規范》（gb50974-2014）第9.2.1條，消防泵房、有消防給水系統的地下室、消防電梯井底、倉庫內設置的污水泵均為消防負荷；同時，根據規范9.2.2，地下室應共用平時和消防排水設施：平時用于地面廢水排水；用于噴淋或消火栓滅火時的消防排水。此類共用污水泵屬于消防負荷，根據消防要求供電。

2、短路保護

為保證排污泵電機的正常運行，電機應配備短路保護、接地故障保護、過載保護、斷相保護、剩余電流保護等裝置。電機主回路一般采用“單磁保護MCCB（僅配瞬時脫扣器）+接觸器+熱繼電器”的方案。

在民用建筑中，污水泵功率較小(≤ 5.5kW），數量大。為了節省投資，也可以用微型斷路器代替塑殼斷路器。根據上述整定原則，具有B型和C型保護跳閘特性的MCB不符合電機啟動特性，即只能選擇具有D型保護特性的MCB。因此，小功率污水泵電機主回路也可采用“單磁保護MCB（D型）+接觸器+熱繼電器”的方案。

3、過載保護

消防污水泵過載保護還應根據具體情況（設備是否有備用）動作跳閘或報警。即當消防設備不備用時，如果過載，過載保護應作用于報警信號，而不是切斷電源。正常情況下，有兩臺污水泵，互為備用，自動旋轉。工作泵過載時，直接跳閘，切斷電源，備用泵自動投入運行；備用泵再次過載時，只報警不切斷電源。

4、設置剩余電流保護裝置

剩余電流動作保護裝置的安裝與操作（gb13955-2005）4.5.1 h）在電源線末端和水中安裝的設備上安裝剩余電流保護裝置；同時，4.6 C）一旦消防泵等消防設備的電源剩余電流超過額定值切斷電源，因停電造成重大經濟損失和不良社會影響的電氣設備應安裝報警剩余電流保護裝置。但為防止人身觸電事故發生，上述地方的負荷端保護應跳閘。

因此，污水泵端部主回路應設置剩余電流保護，同時也起到接地故障保護的作用，并直接跳閘切斷電源。剩余電流保護裝置可采用帶漏電保護的斷路器，或單獨設置漏電繼電器。剩余電流動作整定值為30mA。

電機控制回路電源來自斷路器后面的L1相。根據剩余電流保護原理，控制電路的N線應通過電流互感器。因此，當采用帶漏電保護的斷路器時，應選擇三極四線或四極四線剩余電流保護裝置。

5、控制回路電源的可靠性

在工程設計中，電機控制二次回路的可靠性往往被忽視。對于多臺工作泵和備用泵電機的控制回路電源，每個泵的控制回路不能分開，如果出現故障，泵將同時停止。控制電路的供電和接線方式應安全、可靠、簡單、適用。工作泵和備用泵電機的控制回路電源不能共用一個控制電源。
